画电路图这件事，说难不算难，说简单却也一点都不简单。

原理图上的符号画错了，调试时可能要花十倍时间找问题；方框图的模块关系没理清，方案汇报时讲半天别人还是听不懂；接线图的线号标错了，装配人员拿到图纸直接没法施工。

更麻烦的是，电路图不止一种。

原理图、方框图、元器件布局图、印制线路板图、安装接线图——每种图纸解决不同的问题，用于不同的阶段，画法和规范也各不相同。一个电子电路设计项目，往往需要同时使用多种图纸，各自承担不同的功能。

如果你也在为画电路图发愁，可以试试picdoc的电路图生成功能。它是一个AI可视化和内容创作平台，支持原理图、方框图、布局图、接线图等多种电路图纸的生成——输入元器件或电路功能描述，AI自动匹配规范布局，几分钟出图。

电路图纸的五种常见类型

以下按电子电路设计流程中最常见的图纸类型，梳理了五个高频场景及各自的关键用途。

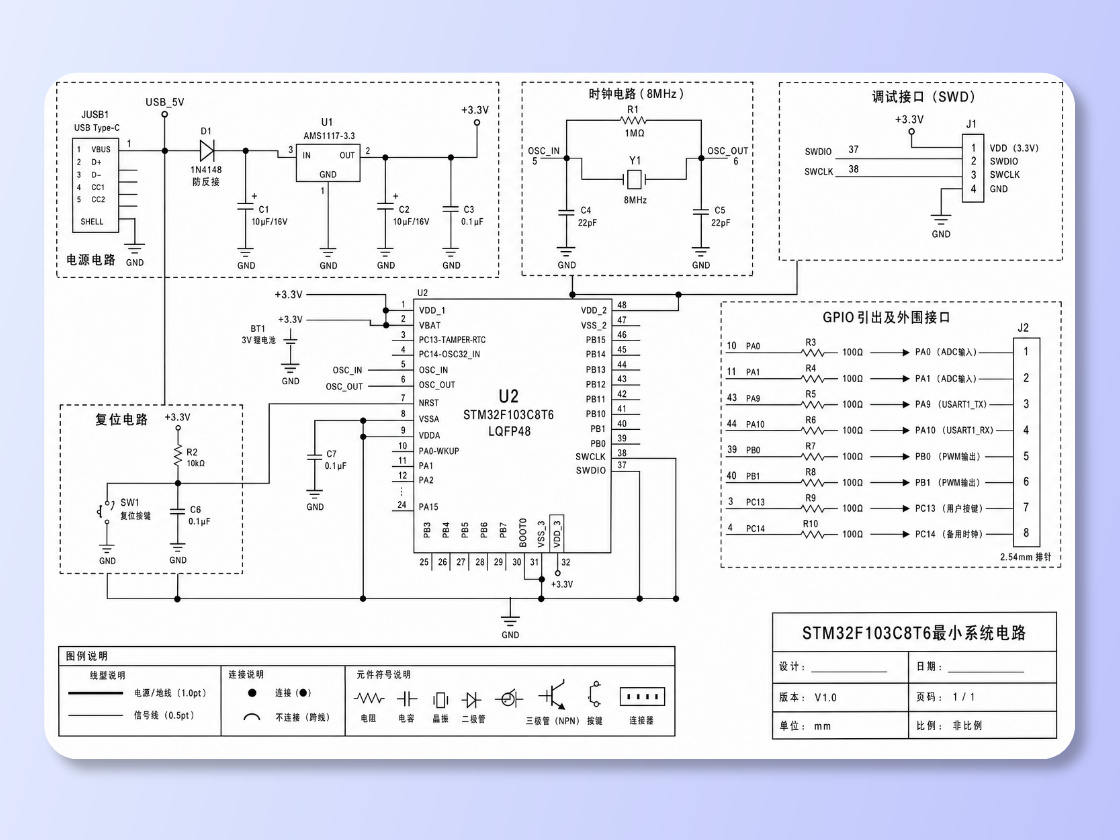

原理图——电路怎么工作、信号怎么走

原理图是电子电路设计中最核心的图纸。它使用标准化符号表示元器件及其连接关系，用于分析和理解电路的工作原理。无论是单片机最小系统、电源电路还是信号放大电路，原理图都是设计的第一步。

原理图的价值在于“说清逻辑”——电流从哪来、信号怎么走、各元器件之间如何配合。输入电路功能描述或元器件清单，AI自动生成规范的电路原理图，元器件符号标准、连接关系清晰，可直接用于方案论证或技术文档。

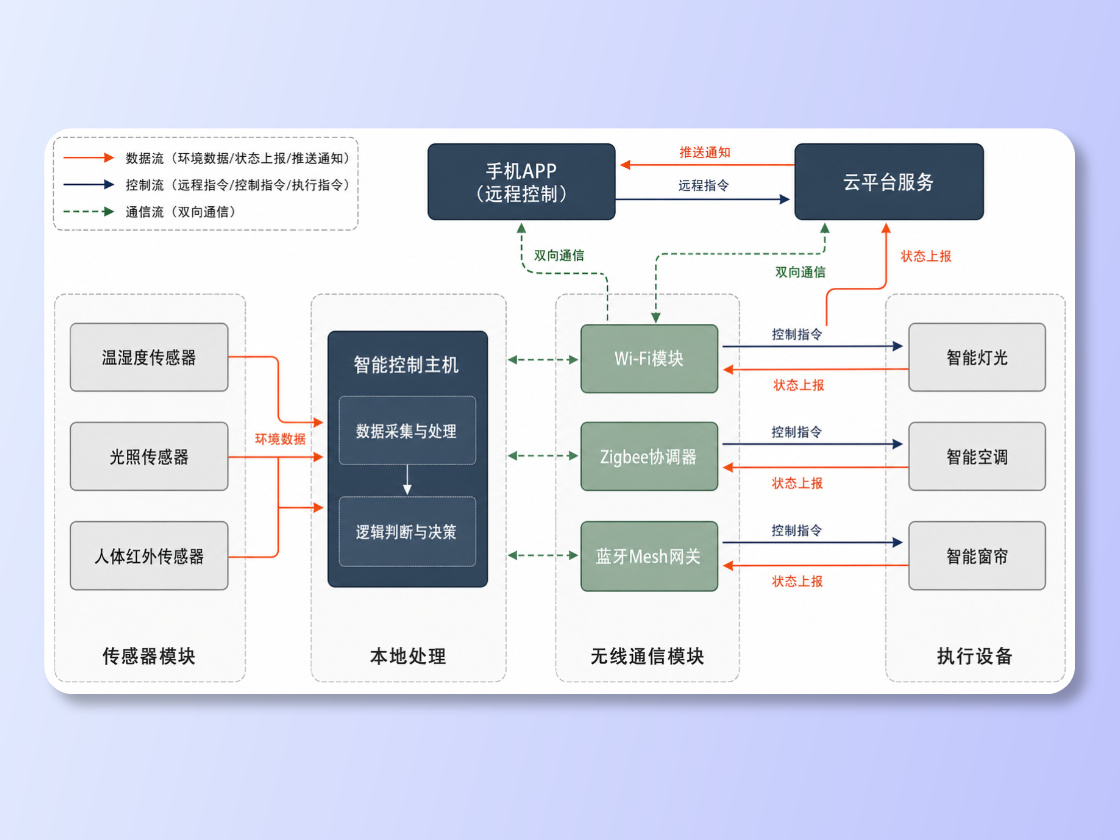

方框图——系统架构怎么搭

方框图用方框和连线表示电路的工作原理和构成概况，只体现模块间的逻辑关系，不涉及具体元件细节。在方案设计阶段或技术汇报时，方框图比原理图更直观——听众不需要看懂元器件符号，只需要理解“信号从A到B再到C”的整体路径。

输入系统各模块和信号流向，AI生成规范的电路方框图。电源模块、信号处理模块、控制模块、输出模块——所有功能模块的关系一目了然。适合用于技术方案汇报、项目立项说明、教学课件等场景。

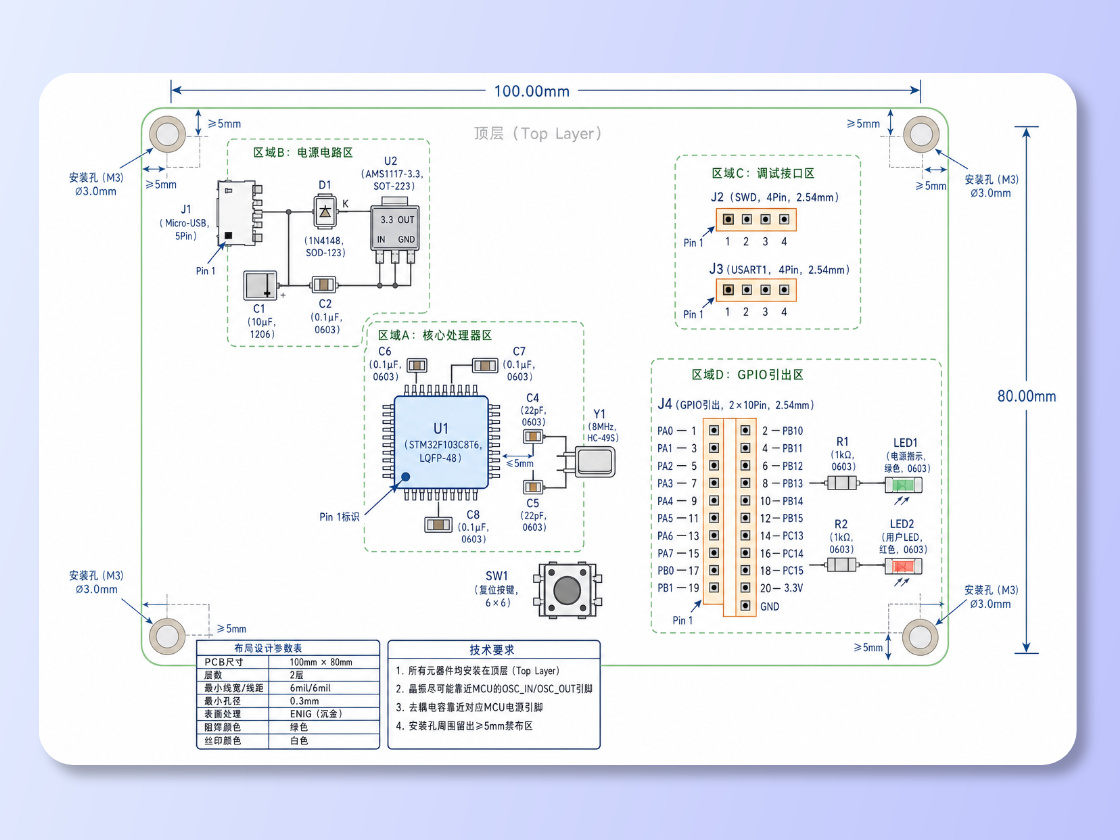

元器件布局图——元件装在什么位置

元器件布局图用于表明各种电子元器件在电路板上的实际安装位置，为电路板的制造、装配和维修提供依据。原理图告诉你“电路应该怎么连”，布局图告诉你“元件应该放哪里”——两者缺一不可。

输入元器件清单和电路板尺寸，AI生成规范的元器件布局图。各元件位置合理排布，标注清晰，生产装配和故障排查有据可依。

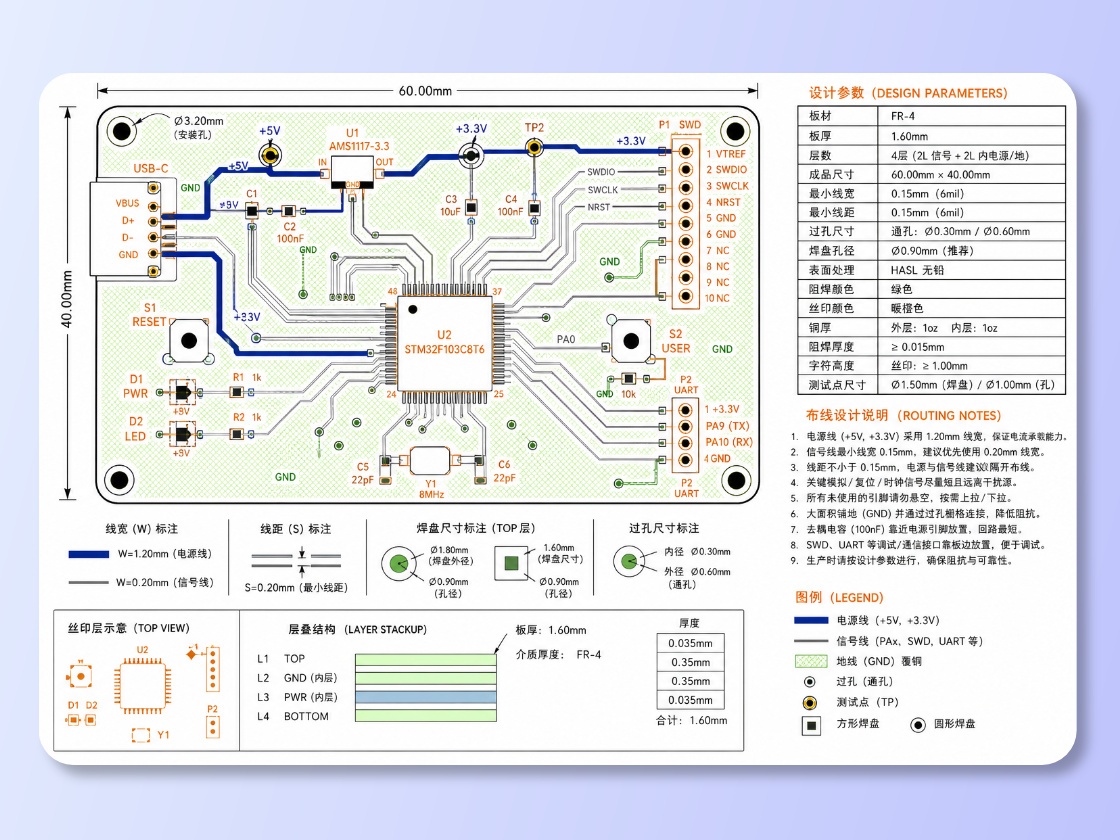

印制线路板图——电路板怎么布线

印制线路板图是用于生产电路板的核心技术图纸，详细展示导线的走向、焊盘的位置和过孔的布局。它直接决定了电路板能否正常工作和可靠运行。

输入元器件连接关系和布局要求，AI生成规范的印制线路板图。线路走向清晰、焊盘位置准确，可直接用于PCB生产沟通或技术文档。

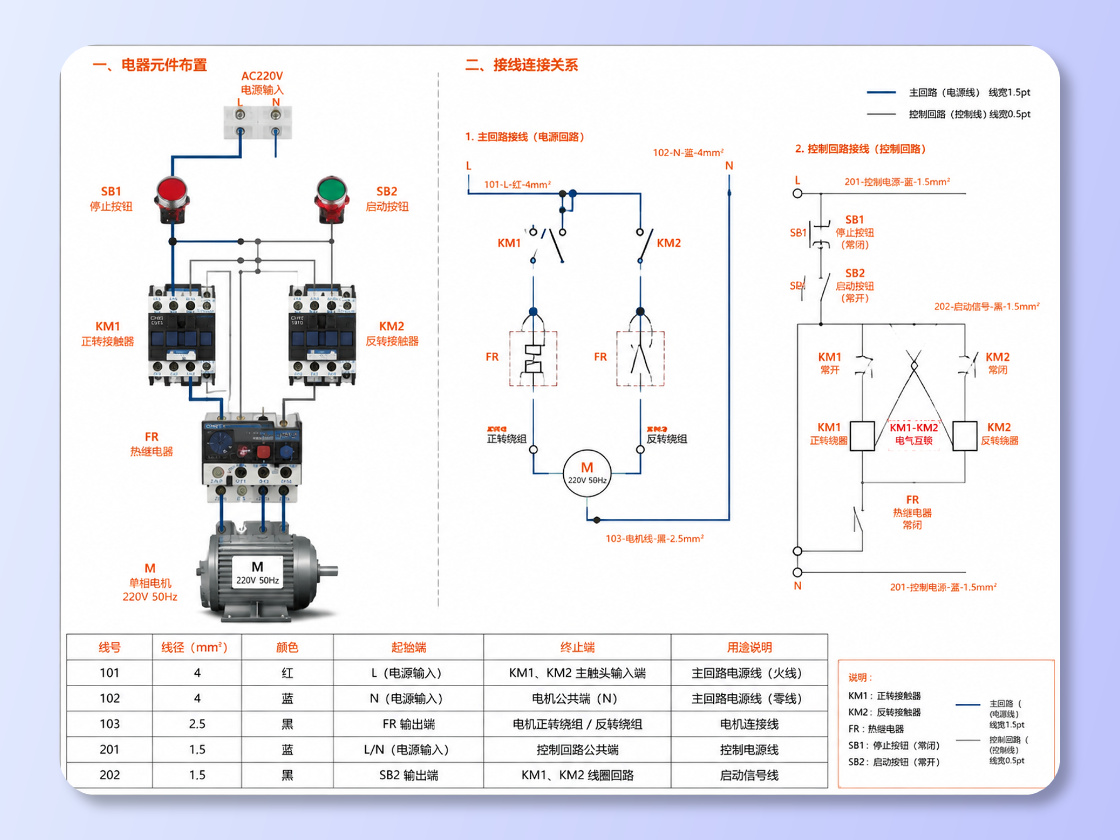

安装接线图——实际接线怎么连

安装接线图按各电器元件的相对位置绘制，清楚表示各元件之间的电路连接关系，为安装配线或检修故障服务。原理图展示“理论上怎么连”，接线图展示“实际中怎么接”——两者配合使用，才能确保设计意图被准确执行。

输入元器件清单和连接关系，AI生成规范的安装接线图。各元件位置和线缆连接清晰标注，装配人员拿到就能直接接线。

电路图纸的规范要点

不同类型的电路图纸，规范要求各有侧重。以下是几个共性要点：

符号标准化。 电路图使用标准化的图形符号表示元器件——电阻用锯齿线或矩形、电容用两条平行线、二极管用三角形加竖线。使用非标准符号可能导致图纸被退回或施工方误解。

连接关系清晰。 导线交叉处要明确标注是否连通（用圆点表示连接、用跨越表示不连）。连接关系模糊是电路图纸最常见的质量问题。

标注完整。 每个元器件应有唯一编号（如R1、C2、U3）和关键参数（阻值、容值、型号）。缺少标注的图纸无法指导实际装配和调试。

图幅与比例。 不同用途的图纸对图幅和比例有不同的要求。原理图以清晰展示逻辑为主，布局图和接线图则需要考虑实际尺寸比例。

生成一张电路图，仅需2步

1. 在文档中输入元器件信息、电路功能或连接关系
2. 选中文字，在生图按钮处选择“自由生图-电路图”点击即可一键生成

生成后支持“文字可编辑”——所有元器件名称、连接标注均可直接修改，图纸方案调整时改文字就行，不用重新画整张图。

导出格式：支持JPG、PNG（直接用于PPT和Word）、PDF（矢量图，可继续编辑）和PPT（直接插入汇报文件），高清无水印，可直接用于技术报告、维修手册或教学课件。

费用：新用户注册送1600积分，每周登录可领取600积分，直接用于生成所有图表类型。

画电路图这件事，核心是把“电路逻辑”准确无误地传递出去——无论是传递给审图人、生产人员还是维修人员。

如果你正在设计电路方案、编写技术文档或准备教学课件，需要一张规范的电路图纸，可以试试让AI先生成初稿，再根据实际需求精修细节。
