大部分科研人认为：科研绘图难，是因为不会用软件。

市面上有PPT、Visio、Illustrator、Inkscape、Draw.io……每个工具都有自己的教程。但学完这些教程，很多人发现：打开软件，依然不知道从哪下笔。

经过对大量科研场景的观察，我们发现：真正阻碍科研绘图效率的，往往不是软件操作，而是以下四个“不知道”：

• 不知道画什么图（类型选择困难）
• 不知道如何组织内容（结构混乱）
• 不知道如何提炼逻辑（主次不分）
• 不知道如何把研究结果转化成图示（抽象能力不足）

本文将系统拆解科研绘图过程中最常见的10类问题，并提供对应的解决思路。同时，介绍 PicDoc 如何通过 AI 能力帮助科研人跨越这些障碍。

一、10个高频痛点及解决方案

痛点1：不知道该画什么图

场景：导师让你“画个图”，你打开软件，看着空白的画布，完全不知道应该画流程图、路线图、机制图还是框架图。

解决方案：
先明确图的用途。不同用途对应不同图类型：

• 展示研究步骤 → 技术路线图
• 展示信号/代谢通路 → 机制图
• 展示算法流程 → 流程图
• 展示概念关系 → 知识图谱/概念图

如果不确定，可以先问自己：我的图要回答什么问题？是“怎么做”（How）还是“什么关系”（What）？

痛点2：不会提炼研究逻辑

场景：你的研究很复杂，有多个实验、多种方法、多组数据。你不知道哪些该画进去、哪些可以省略。

解决方案：
采用“漏斗原则”：从最宏观的研究目标开始，逐层细化到具体方法。每层只保留2-4个核心要素。如果超过5个，说明归纳得不够。

一个技巧：把你认为重要的内容都写在一张便利贴上，然后问自己“删掉哪个，我的研究核心不会被影响？”删掉它。重复直到剩下3-5个模块。

痛点3：机制关系表达困难

场景：你知道A影响B，B又反馈给A，但不知道该怎么用箭头表达这种复杂的调控关系。

解决方案：
建立一套简单的“关系符号系统”：

• 实线箭头 → 促进/激活/正向作用
• 带T型头的实线 → 抑制/阻断
• 虚线箭头 → 间接作用/调控
• 双向箭头 → 相互影响/反馈
• 弧线 → 转化/变成

所有关系符号保持全图一致，不要混用。

痛点4：文献看得懂，但画不出来

场景：读了一篇顶刊论文，它的机制图你完全理解。但让你为自己课题画一张，脑子一片空白。

解决方案：
逆向拆解练习：找一篇和你课题相似的论文，把它的一级图用文字“还原”成研究框架。比如：

• “图里有三个模块：A、B、C”
• “A用方法X，产出数据Y”
• “B依赖A的输出，用方法Z”
• “C是A和B的对比验证”

拆完3-5张图，你就会发现常见的“图式结构”其实只有有限的几种。然后套用到自己的课题上。

痛点5：图不符合SCI规范

场景：你画完了，投稿时编辑说分辨率不足、字体太小、线条太细、颜色有问题。

解决方案：
遵守期刊的“图片指南”基本条款：

• 分辨率：≥300 DPI（位图）或使用矢量图（PDF/SVG）
• 字体：≥8 pt，全图统一字体（推荐Arial或Helvetica）
• 线条：≥0.5 pt
• 颜色：避免红绿对比（色盲不友好），用蓝橙替代

PicDoc导出时可选择300 DPI PNG，满足绝大多数期刊要求。

痛点6：审美不足

场景：你画出来的图配色土、排版乱、图标丑，自己都不想看。

解决方案：
不要自己配色。使用预设的学术配色方案：

• 推荐：浅灰背景 + 深蓝主色 + 橙色高亮
• 禁用：荧光绿、亮粉、大红大紫

PicDoc内置了5种学术配色主题，一键切换。

痛点7：工具学习成本高

场景：听说Illustrator很强大，下载后看了半小时教程就放弃了。用PPT又觉得功能不够。

解决方案：
选择与你的绘图需求匹配的工具。如果你需要画的是：

• 简单的技术路线图 → PicDoc / PPT
• 复杂的信号通路图 → BioRender / Illustrator
• 精确的流程图 → Visio / Draw.io

不建议为了“画一张图”去学一个专业设计软件。

痛点8：重复修改

场景：导师每次提一个修改意见，你就要花半小时重新排版。改了5版之后，你已经分不清哪个是最终版了。

解决方案：
使用支持增量修改的工具。传统工具修改一个框的位置，所有相关箭头都要手动重连。而PicDoc的AI会自动调整关联模块的位置和连接线，你只需要拖动一个模块，其他自动适配。

痛点9：跨学科表达困难

场景：你的课题涉及生物学和计算机科学。给生物学家看，他说算法部分太黑盒；给计算机教授看，他说生物学假设太简略。

解决方案：
画分层图或多视图。例如：

• 主图：展示整体研究框架（两个领域都能看懂）
• 子图A：从生物学视角，展开分子机制部分
• 子图B：从计算视角，展开算法架构部分

一张图打天下的想法要放弃。

痛点10：时间成本过高

场景：你花了两天画图，导师说方向不对，全部推翻重来。浪费的时间本可以用来跑数据、写论文。

解决方案：
先出草图，再精细化。在动工之前，先用文字或手绘草图给导师确认。确认逻辑方向后再用工具画。PicDoc的AI生成可以在5分钟内产出一个“可评审版本”，拿给导师看方向，确认后再微调，避免大返工。

二、高分论文中的科研图有哪些共性？

我们分析了50篇来自Nature、Science、CVPR、ICML等顶刊顶会的论文配图，总结了以下5个共性：

1. 层次不超过3级：核心模块数通常为3-5个，每模块再分2-3个子项，超过3级的信息会被拆到补充材料。
2. 阅读路径唯一：要么从上到下，要么从左到右，不会出现“Z”字形阅读路径。
3. 标注密度适中：每个模块的标注文字不超过20个字。关键方法会标注，常识性内容不标。
4. 创新点突出：通过位置（中心/顶部）、颜色（暖色）、边框（加粗）等方式强调与现有工作的差异。
5. 配色克制：主色调不超过3种，大面积使用中性色（灰、白、浅蓝），只有强调点用饱和度较高的颜色。

三、如何提升科研绘图效率？

综合以上痛点分析和高分图共性，我们总结出三条效率提升策略：

策略1：逻辑先行，图形后行
绘图前先用思维导图或大纲写下：目标、模块、方法、产出、关系。逻辑确认后再画图。

策略2：模板化思考
不要从零开始。找到和你课题类似的已发表论文，参考其图的结构、分层方式、标注风格。套用到自己的内容上。

策略3：工具自动化
把“对齐、配色、连接”等机械性工作交给AI。你只需要做“决策”——这个模块放哪里、用什么颜色强调、和谁连线。

四、PicDoc如何帮助科研绘图？

PicDoc 是一款专为科研逻辑可视化设计的AI工具。它的核心能力不是“代替你思考”，而是“把你思考的结果快速、规范地变成图形”。

以下是 PicDoc 帮助科研绘图的关键能力：

1. 文档解析

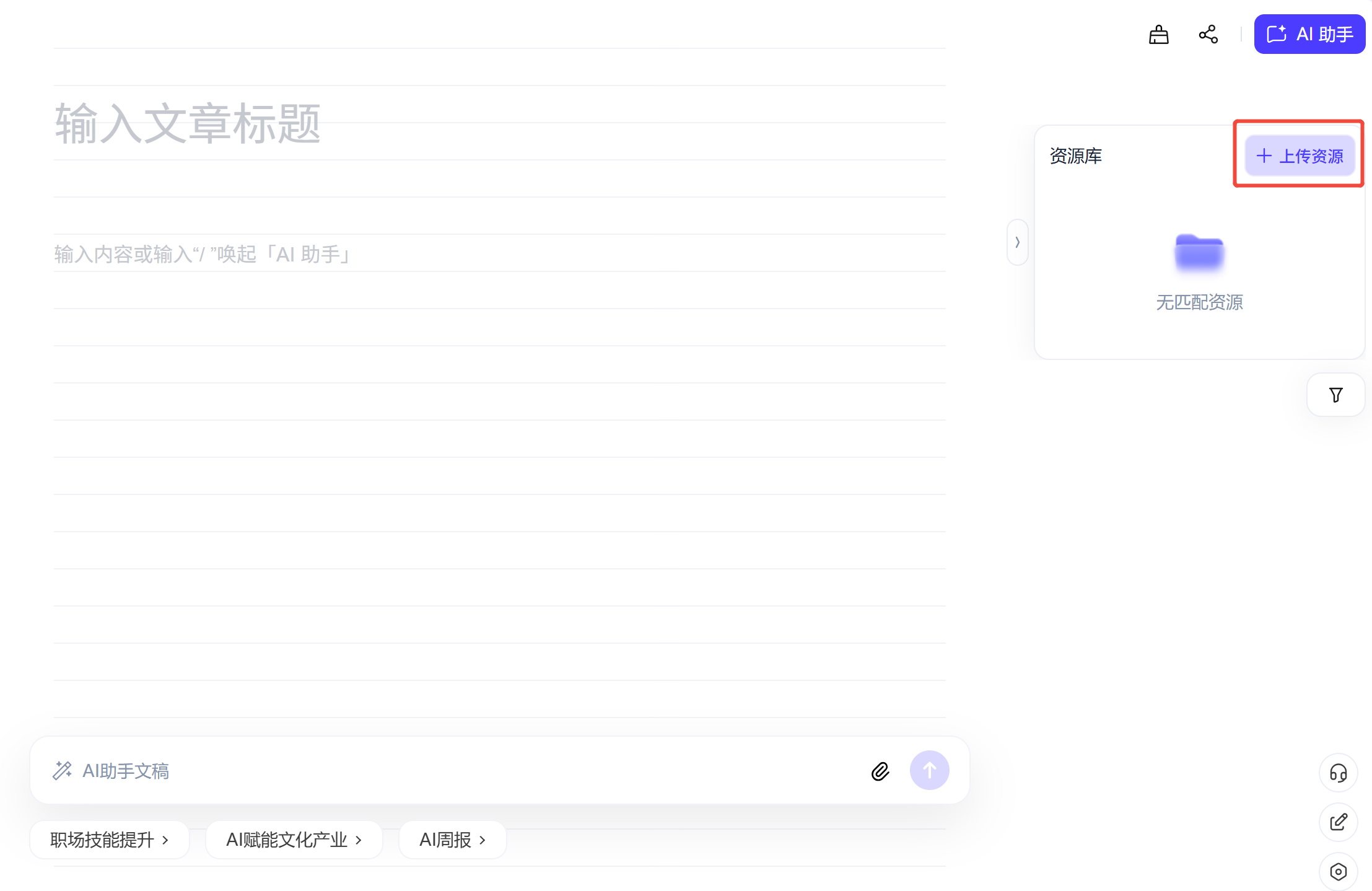

上传你的研究计划、开题报告或论文草稿至“资源库”或者直接粘贴内容至文档，PicDoc 会自动分析内容。

如果你还没有完整的研究计划、可以点击调起右侧“AI助手”对话，让AI帮你梳理结论。

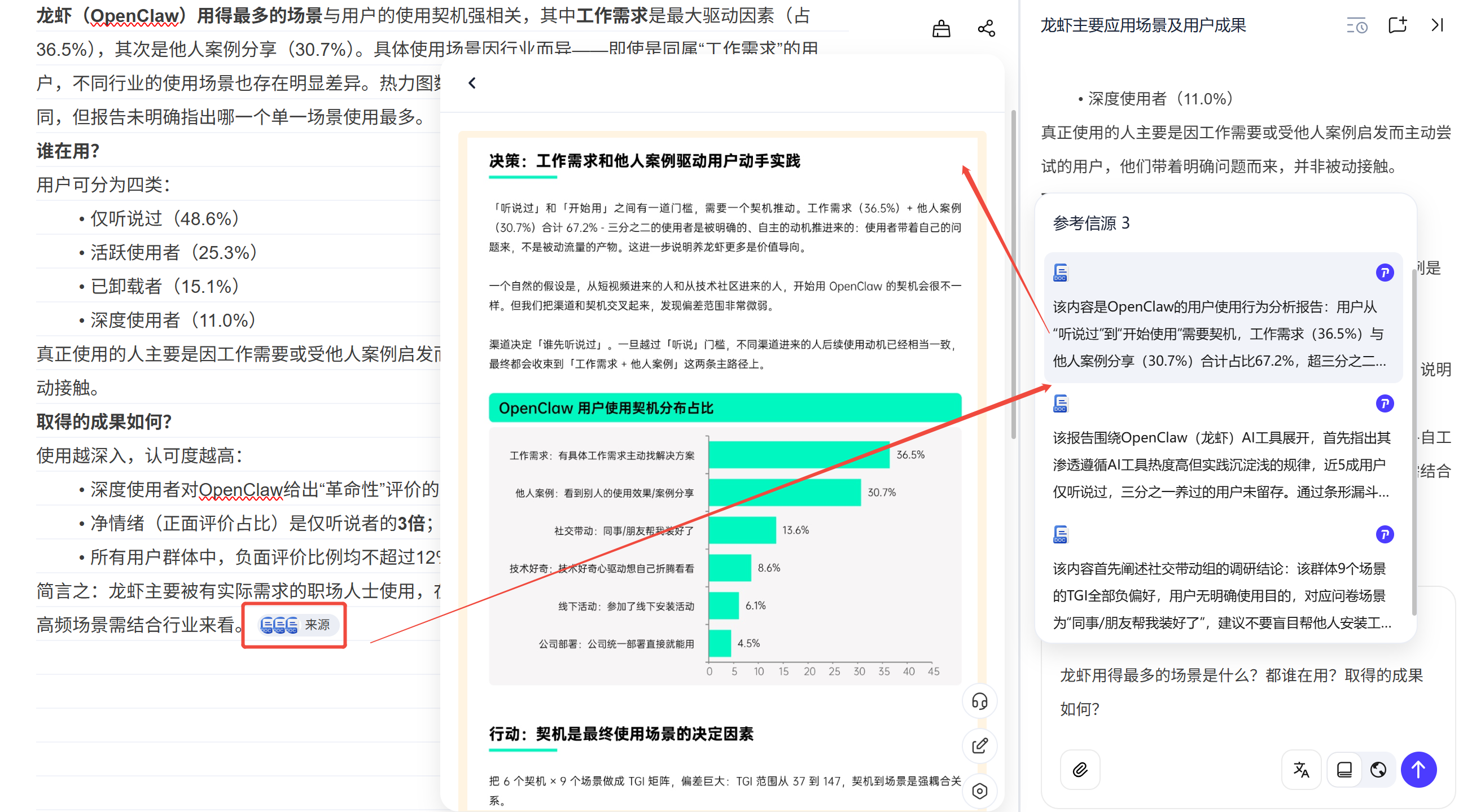

梳理出的结果句句可回溯，点击“来源”即可查看此结论在你上传文档中的出处，告别“幻觉”。

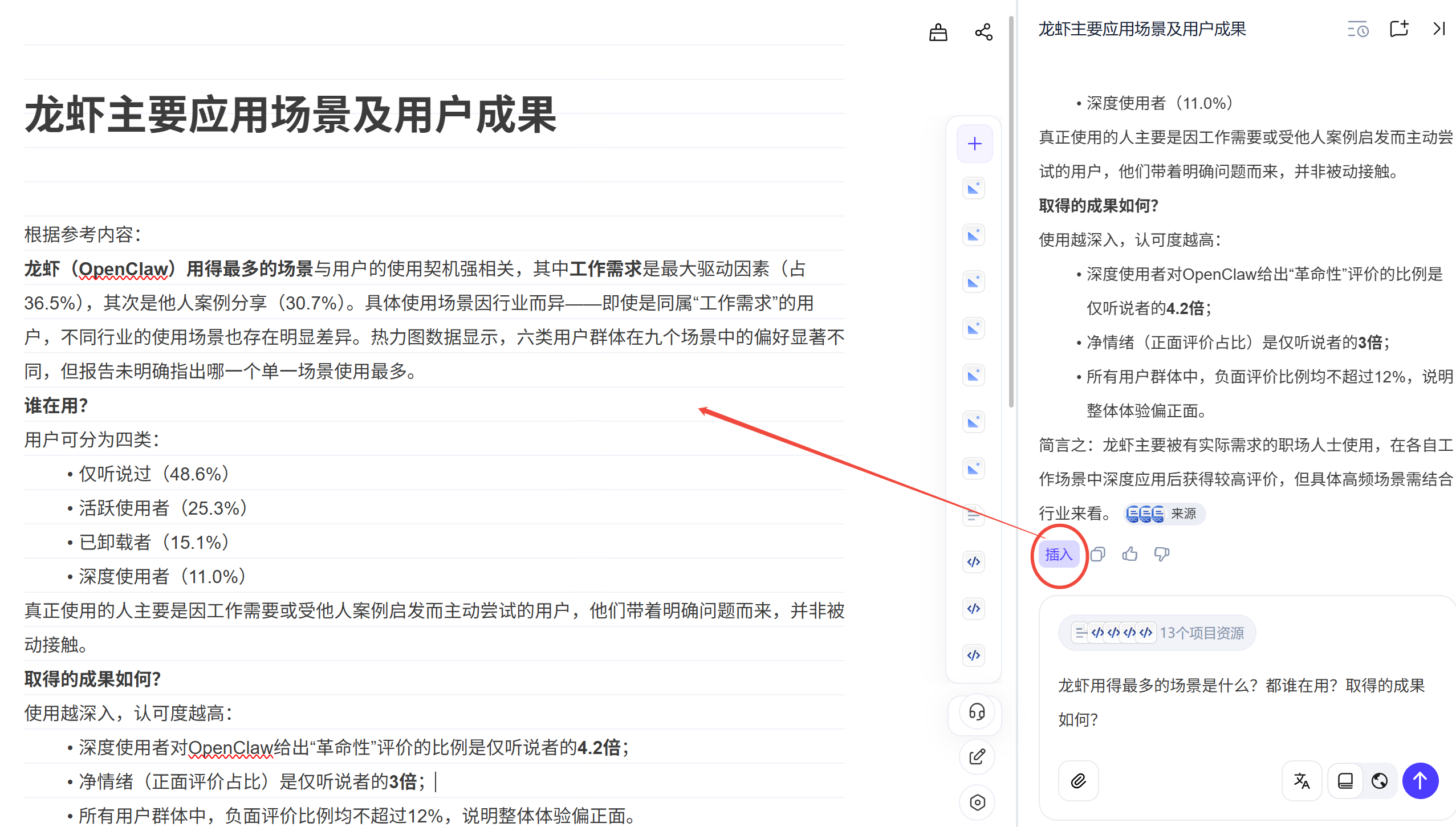

点击“插入”即可把对话生成的内容添加到文档，进行下一步操作。

2. 自动生成科研绘图

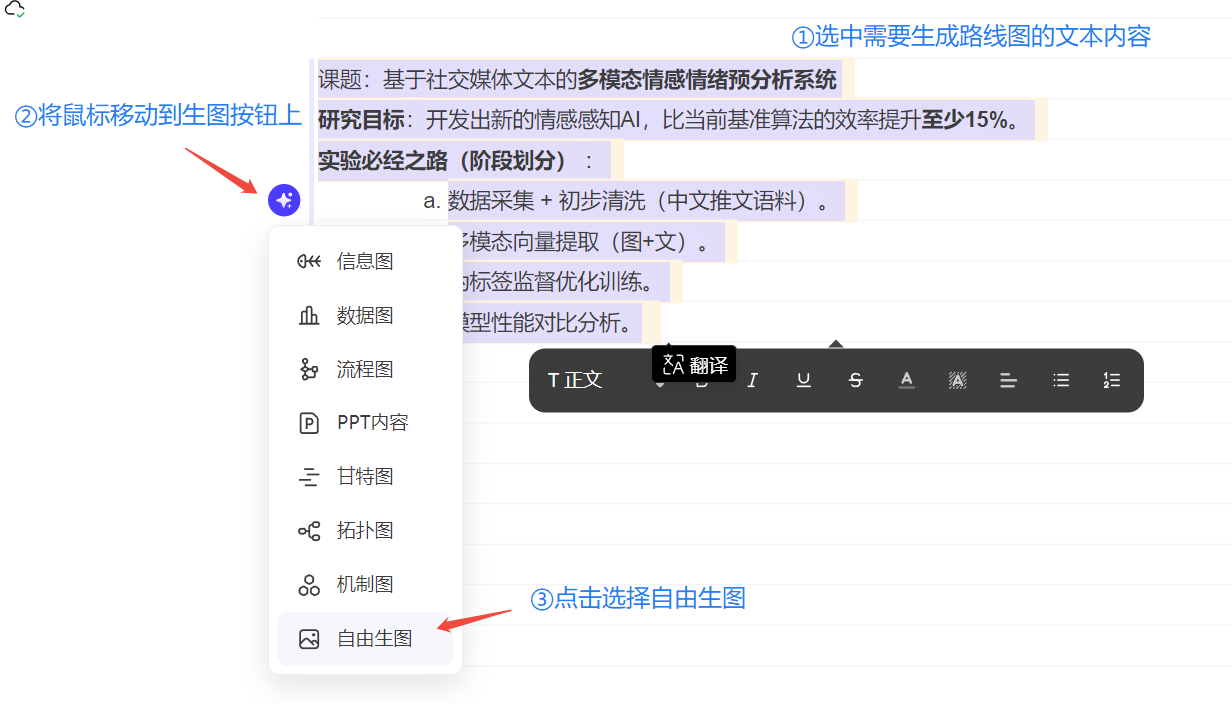

① 选中文字内容或将光标滑至文字处，点击生图按钮，选择需要生成的图例类型，即可一键生成可视化信息图/数据图表。

3. 一键编辑

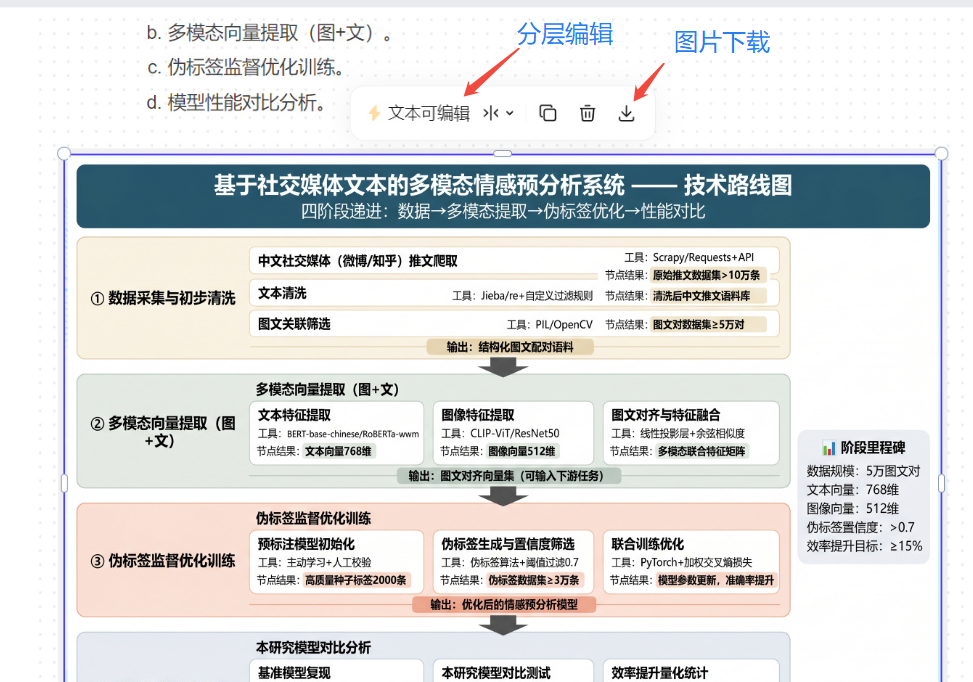

生成的图片支持一键分层微调，所有文本支持修改，方便根据反馈意见调整内容。

五、FAQ

Q1：科研绘图用什么软件？

A：根据需求选择：

• 技术路线图、研究框架图 → PicDoc（AI生成）、PPT（手动）
• 复杂流程图、算法图 → Visio、Draw.io
• 精美机制图、信号通路图 → BioRender、Illustrator
• 三维示意图 → Blender、3D Max

推荐新手从 PicDoc 开始，先解决“逻辑→图形”的转化问题。

Q2：AI可以生成科研图吗？

A：可以，但前提是你能提供清晰的文字逻辑。目前的AI（包括PicDoc）擅长“图形化已知结构”，但不擅长“从零创造逻辑”。你需要先想清楚研究分为几个阶段、每个阶段用什么方法、产出什么。把这些写清楚，AI就能生成合格的图。

Q3：机制图和流程图有什么区别？

A：

• 流程图：强调“顺序”和“决策”。菱形代表判断，箭头代表流程方向。常用于算法、实验步骤。
• 机制图：强调“关系”和“调控”。带T型头的线表示抑制，箭头表示激活，位置关系表示空间/功能关联。常用于信号通路、分子机制。

Q4：科研绘图如何符合SCI规范？

A：遵守“3个300”原则：

• 分辨率 ≥ 300 DPI（位图）或使用矢量图
• 字体大小 ≥ 8 pt
• 图片宽度 ≥ 300 px（单栏）或 600 px（双栏）

此外，避免红绿配色（色盲不友好），所有符号在全图保持一致。

六、立即体验 PicDoc

访问 [PicDoc官网]，输入你的研究主题，选择图类型，5分钟内获得一张逻辑清晰、规范对齐的科研图。目前支持免费试用
